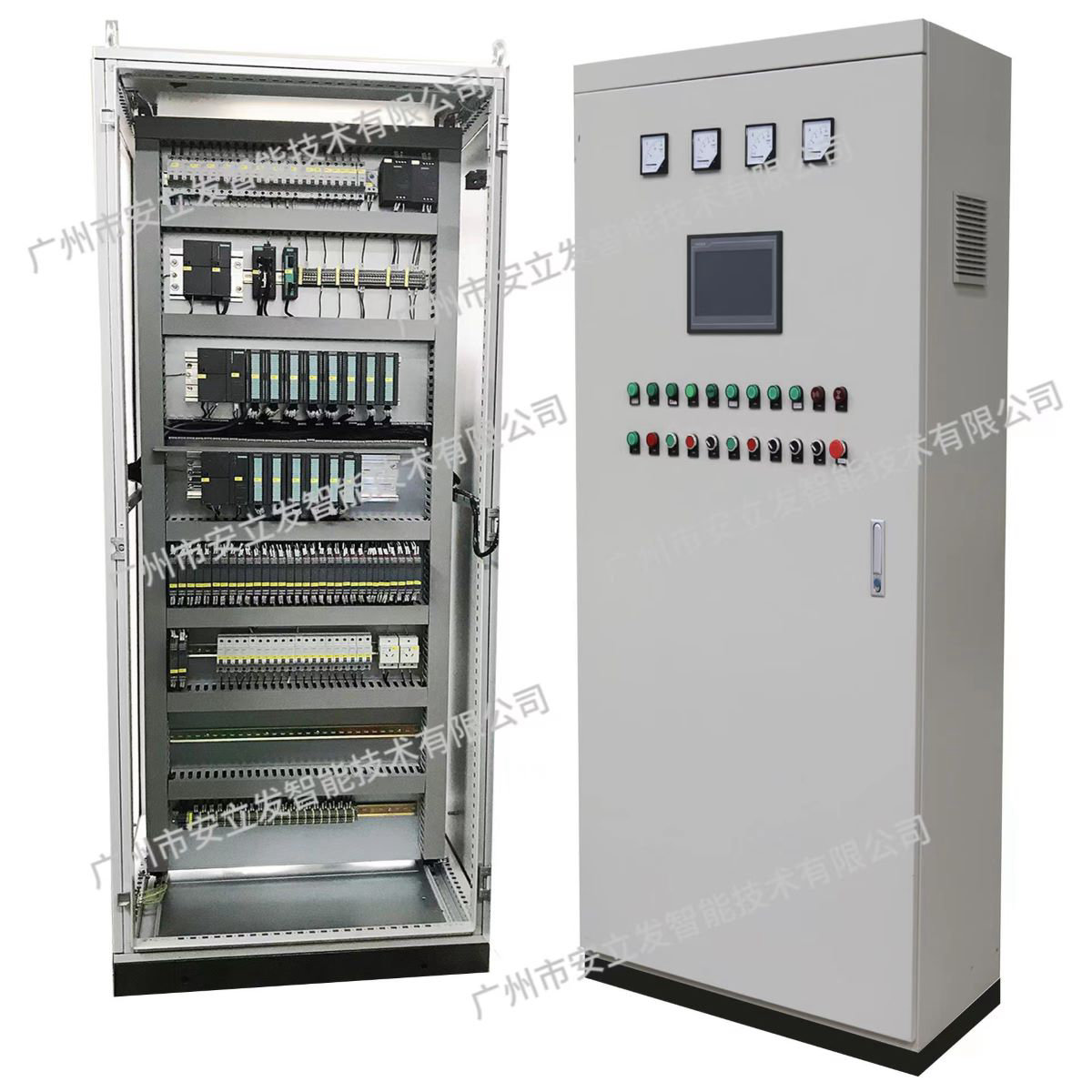

PLC控制柜

PLC控制柜是指成套的控制，可实现电机，开关的控制的电气柜。是在工业环境下应用，而设计的数子运异操作电子系统。可存储、可逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟

式量的输入输出来控制各种类型的机械设备或生产过程。PLC控制柜有过载、短路、缺相保护等功能。其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散DSC)控制系统，能话应各种大小规模的工业自动化控制场合、被广泛应用在电力、治金、化工、造纸、环保污水处理等行业中。

PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

基本结构一、电源可编程逻辑控制器的电源在整个系统中起着十分重要的作用。如果没有一个良好的、可靠的电源系统是无法正常工作的，因此，可编程逻辑控制器的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去。二、中央处理单元(CPU)中央处理单元(CPU)是可编程逻辑控制器的控制中枢。它按照可编程逻辑控制器系统程序赋予的功能接收并存储从编程器键入的用户程序和数据:检查电源、存储器、1/0以及警戒定时器的状态，并能诊断用户程序中的语法错误。

三、存储器存放系统软件的存储器称为系统程序存储器。存放应用软件的存储器称为用户程序存储器。

四、输入输出接口电路

1.现场输入接口电路由光规合电路和微机的输入接口电路，作用是可编程逻辑控制器与现场控制的接口界

面的输入通道。2.现场输出接口电路由输出数据寄存器、选通电路和中断请求电路集成，作用可编程逻辑控制器通过现场输出接口电路向现场的执行部件输出相应的控制信号。五、功能模块如计数、定位等功能模块。
